TT-LWGY系列涡轮流量计的用途和原理
来源：江苏腾泰仪表科技有限公司
浏览：-1939
发布日期：2021-09-01
TT-LWGY系列涡轮流量计的用途和原理
TT-LWGY系列涡轮流量计是江苏腾泰仪表科技有限公司生产的流量计系列之一，它汲取了国内外流量仪表技术，经过优化设计制造,具有构造简单、轻巧、精度高、复现性好、反响灵活,装置维护运用便当等特性的新一代涡轮流量计,普遍用于丈量封锁管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,关于运动粘度大于5×10-6m2/s的液体,可对流量计中止实液标定后运用.若与具有特殊功用的显现仪表配套,还能够中止定量控制、超量报警等,是流量计量和节能的理想仪表。
TT-LWGY型涡轮流量计传感器是一种精细流量丈量仪表，与相应的流量积算仪表配套可用于丈量液体的流量和总量。普遍用于石油、化工、冶金、科研等范畴的计量、控制系统。装备有卫生接头的涡轮番量传感器能够应用于制药行业。一体化涡轮番量计构造为防爆设计，能够显现流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功用积算表电池运用寿命可达5年以上，多功用显现表电池运用寿命也可抵达12个月以上。一体化表头能够显现的流量单位众多，有立方米，加仑，升，规范立方米，规范升等，能够设定固定压力、温度参数对气体中止补偿，对压力和温度参数变化不大的场所，可运用该仪表中止固定补偿积算。液体涡轮番量计的技术性能关于粘度较高的液压油，机油，小口径规格能够采用实流标定。
TT-LWGY涡轮番量计是速度式流量计中的主要品种，当被测流体流过涡轮番量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道均匀流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改动线圈的磁通量，依据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。
各种流量计中涡轮番量计、容积式流量计和科氏质量流量计是三类反复性、准确度*佳的产品，而涡轮番量计又具有本人的特性，如构造简单、加工零部件少、重量轻、维修便当、流通才干大（同样口径可经过的流量大）和可顺应高参数（高温、高压和低温）等。
TT-LWGY涡轮流量传感器与显现仪表配套组成。传感用具有精度高，反复性好，寿命长操作简单等特性。可普遍应用于石油，化工，冶金，造纸等行业丈量液体的体积瞬时流量和体积总量。
TT-LWGY涡轮流量计普遍应用于以下一些丈量对象：石油、有机液体、无机液、液化气、自然气、煤气和低温流体等。在国外液化石油气、废品油和轻质原油等的转运及集输站，大型原油保送管线的首末站都大量采用它中止贸易结算。在欧洲和美国涡轮番量计是仅次于孔板流量计的自然气计量仪表，仅荷兰在自然气管线上就采用了2600多台各种尺寸，压力从0.8MPa到6.5MPa的气体涡轮番量计，他们已成为**的自然气流量计。
应该指出，涡轮流量计除上述工业部门大量应用外，还在一些特殊部门也得到普遍应用，如科研实验、国防科技、计量部门，这些范畴的运用恰恰避开了其弱点（不适于长期连续运用），充沛发挥其特性（高精度，反复性好，可用于高压、高温、低温及微流量等条件）。

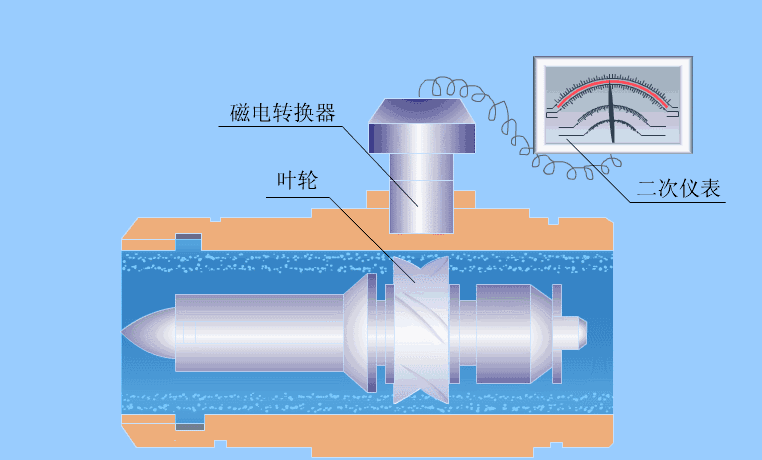

TT-LWGY涡轮流量计工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，抑止摩擦力矩和流体阻力之后叶片旋转，在力矩均衡后转速稳定，在一定的条件下转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永世磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改动着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，构成有一定幅度的连续的矩形脉冲波，可远传至显现仪表，显现出流体的瞬时流量和累计量。
TT-LWGY系列涡轮流量计是江苏腾泰仪表科技有限公司生产的流量计系列之一，它汲取了国内外流量仪表技术，经过优化设计制造,具有构造简单、轻巧、精度高、复现性好、反响灵活,装置维护运用便当等特性的新一代涡轮流量计,普遍用于丈量封锁管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,关于运动粘度大于5×10-6m2/s的液体,可对流量计中止实液标定后运用.若与具有特殊功用的显现仪表配套,还能够中止定量控制、超量报警等,是流量计量和节能的理想仪表。
TT-LWGY型涡轮流量计传感器是一种精细流量丈量仪表，与相应的流量积算仪表配套可用于丈量液体的流量和总量。普遍用于石油、化工、冶金、科研等范畴的计量、控制系统。装备有卫生接头的涡轮番量传感器能够应用于制药行业。一体化涡轮番量计构造为防爆设计，能够显现流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功用积算表电池运用寿命可达5年以上，多功用显现表电池运用寿命也可抵达12个月以上。一体化表头能够显现的流量单位众多，有立方米，加仑，升，规范立方米，规范升等，能够设定固定压力、温度参数对气体中止补偿，对压力和温度参数变化不大的场所，可运用该仪表中止固定补偿积算。液体涡轮番量计的技术性能关于粘度较高的液压油，机油，小口径规格能够采用实流标定。
TT-LWGY涡轮番量计是速度式流量计中的主要品种，当被测流体流过涡轮番量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道均匀流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改动线圈的磁通量，依据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。
各种流量计中涡轮番量计、容积式流量计和科氏质量流量计是三类反复性、准确度*佳的产品，而涡轮番量计又具有本人的特性，如构造简单、加工零部件少、重量轻、维修便当、流通才干大（同样口径可经过的流量大）和可顺应高参数（高温、高压和低温）等。
TT-LWGY涡轮流量传感器与显现仪表配套组成。传感用具有精度高，反复性好，寿命长操作简单等特性。可普遍应用于石油，化工，冶金，造纸等行业丈量液体的体积瞬时流量和体积总量。
TT-LWGY涡轮流量计普遍应用于以下一些丈量对象：石油、有机液体、无机液、液化气、自然气、煤气和低温流体等。在国外液化石油气、废品油和轻质原油等的转运及集输站，大型原油保送管线的首末站都大量采用它中止贸易结算。在欧洲和美国涡轮番量计是仅次于孔板流量计的自然气计量仪表，仅荷兰在自然气管线上就采用了2600多台各种尺寸，压力从0.8MPa到6.5MPa的气体涡轮番量计，他们已成为**的自然气流量计。
应该指出，涡轮流量计除上述工业部门大量应用外，还在一些特殊部门也得到普遍应用，如科研实验、国防科技、计量部门，这些范畴的运用恰恰避开了其弱点（不适于长期连续运用），充沛发挥其特性（高精度，反复性好，可用于高压、高温、低温及微流量等条件）。
TT-LWGY涡轮流量计工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，抑止摩擦力矩和流体阻力之后叶片旋转，在力矩均衡后转速稳定，在一定的条件下转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永世磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改动着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，构成有一定幅度的连续的矩形脉冲波，可远传至显现仪表，显现出流体的瞬时流量和累计量。
