一、TTQB超声波明渠流量计种类：有两种常见类型堰式明渠流量计和槽式明渠流量计，能够用于非满管状敞开渠道丈量自在外表自然流的流量仪表。非满管态活动的水路称作明渠,丈量明渠中水流流量的称作明渠流量计。明渠流量计除圆形外,还有U字形、梯形、矩形等多种外形。明渠流量计应用场一切城市供水引水渠;火电厂引水和排水渠、污水管理流入和排放渠;工矿企业水排放以及水利工程和农业灌溉用渠道。
超声波明渠流量计主要部件巴歇尔槽(又称巴氏槽)，是用于明渠流量丈量的辅助设备。普遍应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水管理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。仪表工作时，传感器不与被测流体接触，防止了渠道内污水的沾污和腐蚀。用于丈量污水量，能够比其它方式的仪表，具有更高的牢靠性。本仪表选配RS232串口能够接计算机或其它数据采集器，也能够接调制解调器或无线通讯模块，完成有线或无线的远程通讯。
二、TTQB超声波明渠流量计尺寸

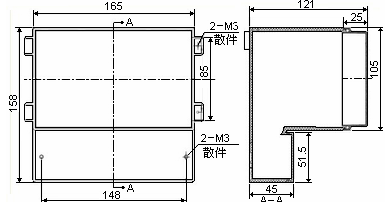

1、仪表外形尺寸
2、探头外形尺寸
3、仪表接线板
三、TTQB 超声波明渠流量计接线阐明
AC220V和DC24V电源接线在上电前请认真查看，请勿接错；
SPST1～SPST4为4路开关量，分别对应P03(Relay)菜单中Relay1～Relay4设置；
XPS为探头接线柱，经过2芯屏蔽线或4芯屏蔽线和探头相连；
2芯屏蔽线衔接方式
红色芯线接XPS的＋端，屏蔽线和黄色芯线拧在一同接－端，探头接线板＋端和－端与之对应衔接；
4芯屏蔽线衔接
白色（或绿色）芯线接XS2接线柱的＋端，屏蔽线接－端，红色芯线接VCC（1脚），黄色芯线接DIO（2脚），黑色芯线接GND（3脚），探头接线板对应衔接；
四、TTQB超声波明渠流量计装置留意事项
1、倡议仪表与大地牢靠相连，即4～20mA的－端或XPS的－端与大地相连。
2、电线、电缆维护管，要留意密封避免积水。
3、仪表固然本身带有防雷器件，但仪表在多雷地域运用时，倡议在仪表的进出线端另外装置专用的防雷安装。
4、仪表在特别酷热、冰冷的中央运用，即四周环境温度有可能超出仪表的工作请求时，倡议在液位仪四周加设防高、低温安装。
五、TTQB超声波明渠流量计主要技术指标及技术参数：
常规量程：20t/h 50t/h 100t/h 400t/h 900t/h 1500t/h 3000t/h
精 度：2.4999 - 5级
显现仪表温度：0℃--+60℃
传感器温度：-30℃--+60℃
压 力：自在流
流道方式：巴歇尔槽(三角堰槽、矩形堰槽)
防护等级：IP65
供电电源：220VAC 50HZ
前直 段：1—3米
衔接方式：混凝土
显 示：双窗口，8位LED累计流量和4位LED瞬时流量
材质类型：玻璃钢、PVC、不锈钢。 (流量越大，相应增加壁厚)
