旋进旋涡流量计与气体涡轮流量计的主要区别
来源：江苏腾泰仪表科技有限公司
浏览：-2123
发布日期：2021-09-08
旋进旋涡流量计与气体涡轮流量计的主要区别

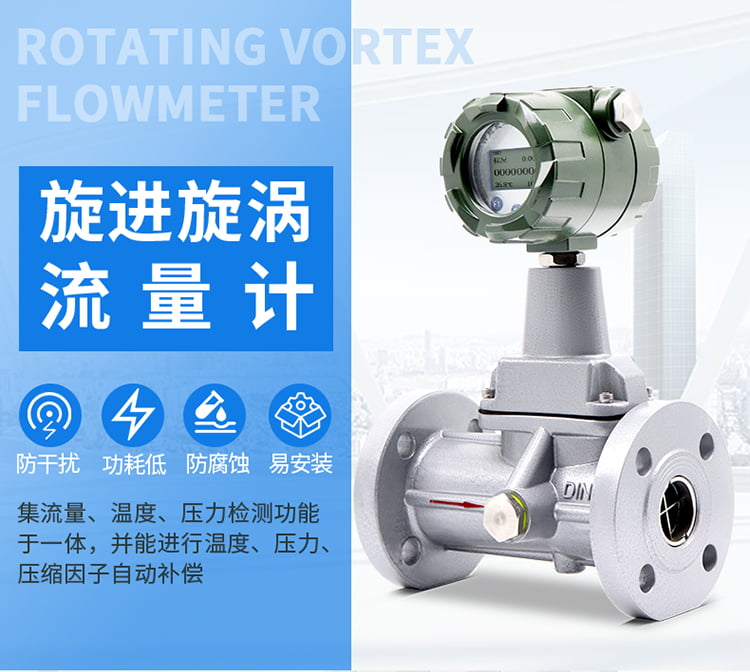

一、旋进旋涡流量计丈量特性
旋进旋涡流量计是上世纪70 年代开端呈现的流量计，它的工作原理是：进入气体旋进旋涡流量计的气体，首先经过螺旋起旋器后被强迫旋转加速，构成旋涡，旋涡的中心为涡核。被加速的旋涡进入扩展段后急剧减速，压力上升产生回流，在回流的作用下，涡核就盘绕流量计的轴心线作螺旋进动。经过敏感元件感应的办法丈量出旋涡进动频率f，就可推导出流量Q。旋进旋涡流量计可普遍应用于石油、化工、电力、冶金、城市供气等行业丈量各种气体流量，是目前油田和城市自然气输配计量和贸易计量的**产品。
二、旋进旋涡流量计与气体涡轮流量计丈量区别
气体涡轮番量计压力损失较小，能合适于低压保送场所的燃气计量。气体旋进漩涡流量计压力损失稍大，低压保送场所的燃气计量有时会有问题。
气体涡轮番量计对介质干净度请求高，运用不当会损坏。气体旋进旋涡流量计气体旋进旋涡流量计对介质干净度请求没有气体涡轮番量计高，不一损坏。
气体涡轮番量计高精度。在一切流量计中它属于*准确的。气体旋进旋涡流量计计量精度不如前者。
气体涡轮番量计反复性好，是贸易结算中优先选用的流量计。 气体旋进旋涡流量计反复性普通。
气体涡轮番量计可取得很高的频率信号，信号分辨力强。气体旋进旋涡流量计频率信号很低，口径愈大愈低，形成信号分辨率低。待来丈量误差。
气体涡轮番量计范围度宽，普通在40:1~20:1，丈量范围广，能合适于流质变化较大的场所。自然气保送时，流质变化普通都很大，因而，特别合适于自然气丈量。后者范围度中等，普通为15:1～10:1，丈量范围稍窄，在燃气丈量时，较适用于流质变化不大的场所。
抗震性能方面，气体涡轮番量计抗管道震动才能较好。气体旋进旋涡流量计易受管道震动影响，运用时要特别留意，尽量防止。
三、旋进旋涡流量计与气体涡轮流量计特性
气体涡轮番量计和旋进旋涡流量计是目前国内主要应用的燃气计量仪表。在国外，简直没有人采用气体旋进旋涡流量计量。目前，在国内旋进旋涡流量计有一定的应用。在规范状况方面。国际规范化组织公布的国际规范ISO9551，国际法制计量组织（OIML）公布的国际倡议R6，R32，我国和兴旺国度都有相应的国度规范和规程，以上文件保证了气体涡轮番量计在燃气计量的权威性。而气体旋进漩涡流量计至今尚未制定有关规范。难于保证该流量计在燃气计量方面的权威性。目前，国内用于燃气丈量的流量仪表中，气体涡轮番量计占主导位置，旋进旋涡流量计也有一定的市场，两者的运用场所较相近，用户对两者的选用常有疑问。气体涡轮番量计是综合了气膂力学、流膂力学、电磁学等理论，集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高牢靠性的气体精细计量仪表，气体涡轮番量计具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏理性，气体涡轮番量计普遍适用于自然气、煤制气、液化气、轻烃气等气体的计量。
四、气体涡轮流量计丈量特性
1、气体涡轮番量计是流量计的主要品种之一，它的工作原理是：进入气体涡轮番量计的气体经导流体被加速，被加速的气体经过进口通道作用于涡轮的叶片上，气体的冲力使流量计的涡轮在流路中旋转，在一定的流量范围内，涡轮的转数与所流过气体的体积成正比。经过机械或电磁感应的办法，能够取得涡轮的转数f，从而能够得到气体流经流量计的流量Q。
2、气体涡轮番量计普遍应用于燃气等昂贵气体流量或总量的丈量，在国内外自然气流量丈量中得到普遍的运用。气体涡轮番量计的理论研讨和理论经历都很成熟，有相应的国际规范，各国也有相应的国度规范，我国也同等采用了国际规范。在欧洲和美国，气体涡轮番量计是*主要的燃气流量计量仪表，仅荷兰在自然气管线上就采用了2 600 多台气体涡轮番量计。
一、旋进旋涡流量计丈量特性
旋进旋涡流量计是上世纪70 年代开端呈现的流量计，它的工作原理是：进入气体旋进旋涡流量计的气体，首先经过螺旋起旋器后被强迫旋转加速，构成旋涡，旋涡的中心为涡核。被加速的旋涡进入扩展段后急剧减速，压力上升产生回流，在回流的作用下，涡核就盘绕流量计的轴心线作螺旋进动。经过敏感元件感应的办法丈量出旋涡进动频率f，就可推导出流量Q。旋进旋涡流量计可普遍应用于石油、化工、电力、冶金、城市供气等行业丈量各种气体流量，是目前油田和城市自然气输配计量和贸易计量的**产品。
二、旋进旋涡流量计与气体涡轮流量计丈量区别
气体涡轮番量计压力损失较小，能合适于低压保送场所的燃气计量。气体旋进漩涡流量计压力损失稍大，低压保送场所的燃气计量有时会有问题。
气体涡轮番量计对介质干净度请求高，运用不当会损坏。气体旋进旋涡流量计气体旋进旋涡流量计对介质干净度请求没有气体涡轮番量计高，不一损坏。
气体涡轮番量计高精度。在一切流量计中它属于*准确的。气体旋进旋涡流量计计量精度不如前者。
气体涡轮番量计反复性好，是贸易结算中优先选用的流量计。 气体旋进旋涡流量计反复性普通。
气体涡轮番量计可取得很高的频率信号，信号分辨力强。气体旋进旋涡流量计频率信号很低，口径愈大愈低，形成信号分辨率低。待来丈量误差。
气体涡轮番量计范围度宽，普通在40:1~20:1，丈量范围广，能合适于流质变化较大的场所。自然气保送时，流质变化普通都很大，因而，特别合适于自然气丈量。后者范围度中等，普通为15:1～10:1，丈量范围稍窄，在燃气丈量时，较适用于流质变化不大的场所。
抗震性能方面，气体涡轮番量计抗管道震动才能较好。气体旋进旋涡流量计易受管道震动影响，运用时要特别留意，尽量防止。
三、旋进旋涡流量计与气体涡轮流量计特性
气体涡轮番量计和旋进旋涡流量计是目前国内主要应用的燃气计量仪表。在国外，简直没有人采用气体旋进旋涡流量计量。目前，在国内旋进旋涡流量计有一定的应用。在规范状况方面。国际规范化组织公布的国际规范ISO9551，国际法制计量组织（OIML）公布的国际倡议R6，R32，我国和兴旺国度都有相应的国度规范和规程，以上文件保证了气体涡轮番量计在燃气计量的权威性。而气体旋进漩涡流量计至今尚未制定有关规范。难于保证该流量计在燃气计量方面的权威性。目前，国内用于燃气丈量的流量仪表中，气体涡轮番量计占主导位置，旋进旋涡流量计也有一定的市场，两者的运用场所较相近，用户对两者的选用常有疑问。气体涡轮番量计是综合了气膂力学、流膂力学、电磁学等理论，集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高牢靠性的气体精细计量仪表，气体涡轮番量计具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏理性，气体涡轮番量计普遍适用于自然气、煤制气、液化气、轻烃气等气体的计量。
四、气体涡轮流量计丈量特性
1、气体涡轮番量计是流量计的主要品种之一，它的工作原理是：进入气体涡轮番量计的气体经导流体被加速，被加速的气体经过进口通道作用于涡轮的叶片上，气体的冲力使流量计的涡轮在流路中旋转，在一定的流量范围内，涡轮的转数与所流过气体的体积成正比。经过机械或电磁感应的办法，能够取得涡轮的转数f，从而能够得到气体流经流量计的流量Q。
2、气体涡轮番量计普遍应用于燃气等昂贵气体流量或总量的丈量，在国内外自然气流量丈量中得到普遍的运用。气体涡轮番量计的理论研讨和理论经历都很成熟，有相应的国际规范，各国也有相应的国度规范，我国也同等采用了国际规范。在欧洲和美国，气体涡轮番量计是*主要的燃气流量计量仪表，仅荷兰在自然气管线上就采用了2 600 多台气体涡轮番量计。
