气体涡轮流量计的工作原理和日常维护
来源：江苏腾泰仪表科技有限公司
浏览：-1613
发布日期：2022-11-15

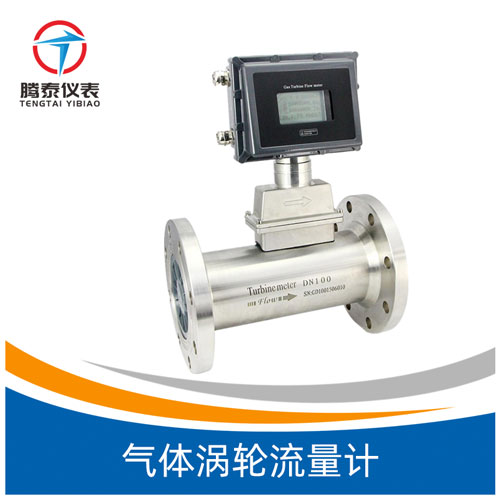

一、气体涡轮流量计概述
气体涡轮流量计是汲取了国内外流量仪表**技术经过优化设计，综合了气膂力学、流膂力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高牢靠性的气体精细计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏理性，普遍适用于自然气、煤制气、液化气、轻烃气等气体的计量。
二、气体涡轮流量计原理
当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在抑止摩擦力矩和流体阻力矩后，涡轮开端旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。依据电磁感应原理，应用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一同进入智能流量积算仪的微处置单元中止运算处置，并把气体的体积流量和总量直接显现于LCD屏上。气体涡轮番量计普通采用涡轮中止丈量。首先它将流速转换为涡轮的转速，然后把转速转换成与流量成正比的电信号。此类型的流量计在用于检测瞬时流量以及总的积算流量时，其输出信号为频率，因而易于数字化。涡轮番量计的输出是频率调制式信号，不只进步检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1，精度在±0。2%以内。惯性小且尺寸小的涡轮番量计的时间常数可达0.01秒。
三、气体涡轮流量计特性
1、优质合金涡轮，具有更高的稳流和耐腐蚀作用。
2、进口优质专用轴承，运用寿命长。
3、计量室与通气室隔绝，保证了仪表的平安性。
4、可检测被测气体的温度、压力和流量，能中止流量自动跟踪补偿，并显现规范状态下（Pb=101.325KPa,Tb=293.15K）的气体体积聚积量；可实时查询温度压力数值。
5、流量范围宽（Qmax/Qmin≥20:1)，反复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h
6、智能化仪表系数多点非线性修正。
7、内置式压力、温度传感器，平安性能高、构造紧凑、外形美观。
8、仪表具有防爆及防护功用，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65。
9、系统低功耗工作，一节3.2V10AH锂电池可连续运用3年以上。
10、仪表系数、累计流量值掉电十年不丢
四、气体涡轮流量计的日常维护
气体涡轮流量计由于其共同的原理，涡轮高速转动，轴承与轴之间机械摩擦，因而普通寿命不是很长，需求留意光滑。华云仪表倡议大家能够应用制造厂家所提供的光滑手段，定期补给光滑油。
另外，流量计在投运前，需求严厉依照步骤中止，假使计量回路装有旁通阀，应抢先开足旁通阀，然后开足上游切断阀，再渐渐开启下游切断阀，*后迟缓关闭旁通阀。若是计量回路没有装置旁通阀，那么久应先开足上游切断阀，然后渐渐开启下游切断阀，这样做的目的是避免涡轮受高速气流冲击而损坏。
