渦街流量計的安裝口徑選擇和正確維護

返回列表 來源：江蘇騰泰儀表科技有限公司 瀏覽：-926 發布日期：2021-06-23
渦街流量計的安裝口徑選擇


渦街流量計主要用于工業管道介質流體的流量丈量，如氣體、液體、蒸汽等多種介質。其特性是壓力損失小，量程范圍大，精度高，在丈量工況體積流量時幾乎不受流體密度、壓力、溫度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器，可靠性高，可在-25℃ ~320 ℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機數字系統配套運用，是一種比較**、理想的流量儀表。


一、渦街流量計管道安裝懇求

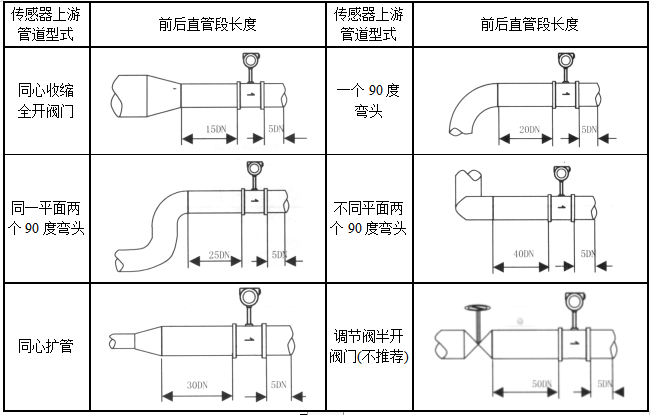

1、渦街流量計對安裝點的上下游直管段有一定懇求，否則會影響介質在管道中的流場，影響儀表的丈量精度。


2、渦街流量計上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db。
3、儀表在在管道上可以水平、垂直或傾斜安裝。

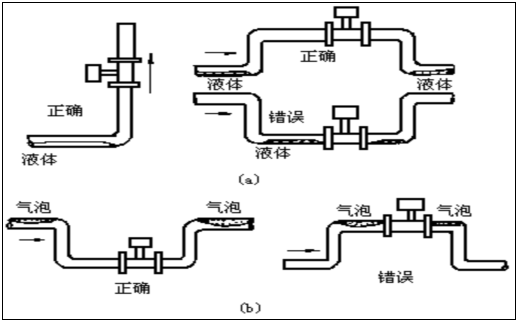

4、丈量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表丈量管，氣流應自下而上活動。
5、丈量液體時，為了保證管內充溢液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體活動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表丈量管，儀表應安裝在管線的較低處
6、渦街流量計與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm測壓孔和測溫孔的安裝設計。被測管道需求安裝溫度和壓力變送器時，測壓孔應設置在下游3D～5D處，測溫孔應設置在下游6D～8D處。


7、丈量高溫、低溫介質時，應留意保溫措施。轉換器內部（表頭殼體內）高溫普通不應超越70℃；低溫易使轉換器內部呈現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。

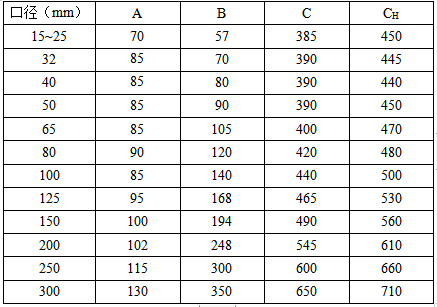

二、渦街流量計安裝外形尺寸

三、渦街流量計應用案例
1、缺點現象：渦街流量計在運轉中流量顯現總是超上限，其顯現的流量比理論 流量值大幾倍。 缺點分析：渦街流量計安裝在空壓機出口處，當開機時較大，招致丈量直管段的振動， 振動構成流量比理論流量值大幾倍；由此可見管道的振動對流量計有很大的影響，因此必需處置管道的振動問題。
缺點處置：為處置的振動對管道的影響，在空壓機的出口管道上安裝了防振波紋管，管道的振動有所降低，但是流量計仍然不能準確計量。后來又在流量計接口處安裝防震波紋管，取得很好的效果；空壓機出口*大壓力為0.8MPa，因此選用了耐壓1.6MPa的防振接頭，在防振接頭能承載大壓力的條件下徑向不變形，這樣就確保渦街流量計傳感器位置相對穩定。
2、缺點現象：渦街流量計在運轉中流量顯現不時都很正常，數據也較準確。一次用戶檢修，關死了渦街流量計前端閥門后，渦街流量計仍然有流量顯現。
缺點分析：（1）檢查流量計設置參數能否正確。（2）檢查流量計的工作環境，發現左近有大功率電機，狐疑是大功率電機產生電磁信號干擾；檢修屏蔽線 接觸良好，調整流量計內部參數，缺點依舊。（3）后來發現流量計不時顯現50Hz的頻率信號，根據Q=f×3.6/kτ（m3/h）其結果正好與儀表瞬時流量值分歧，因此狐疑受工作電源交流信號的影響；根據流量計運用手冊提示的處置方法：
當有50Hz和60Hz電源頻率疊加在信號波形上，可恰當使流量計完好接地，將轉換器和傳感器完好接地，仍然有流量顯現。 缺點處置：從供電電源著手，將普通的穩壓電源換成開關電源，缺點消弭。（開關電源與普通電源相比，有吸收濾波系統，能吸收各種高頻低頻交流信號的干擾）另外，根據缺點緣由，可以在流量計前加裝隔離型配電器，也可以起到抗干擾作用。
四、渦街流量計安裝環境及懇求
1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分別。
2、避開高溫熱源和輻射源的直接影響。若必需安裝，須有隔熱通風措施。
3、避開高濕環境和強腐蝕氣體環境。若必需安裝，須有通風措施。
4、渦街流量儀表應盡量避免安裝在振動較強的管道上。若必需安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5、儀表*好安裝在室內，安裝在室外應留意防水，特別留意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內，細致見圖（四）。
6、儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。


五、渦街流量計管道安裝
1、按啟齒尺寸的懇求在管道上啟齒，且使啟齒的位置滿足直管段的懇求。
2、將銜接上法蘭的整套流量計放入開好口的管道中。
3、對法蘭與管道中止點焊定位。
4、將流量計取下，把法蘭按懇求焊接好，并清算管道內一切凸出部分。
5、在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中，流量計的流向標應與流體方向相同，然后用螺栓緊固好。




渦街流量計的正確維護


      1)渦街流量計儀器儀表不合適安裝在強振動的場所是應用者廣為熟知的，但在磁場頻繁變化的場所，渦街流量傳感器會測出高于正常值的信號輸出。理論證明，在無氣體活動的現場，當渦街流量傳感器處于變化的磁場中時在磁場變化的瞬間，渦街流量計傳感器會感應出一個錯誤信號而輸出，當變化終了，儀表處于一個穩定的磁場時，儀表則會輸出一個正常信號?！　?/div>

　　2)焦爐煤氣因出廠時溫度高，濕度大，因此在氣體保送過程中會有水分存在。氣體活動帶動水分往復動搖，從而構成脈動流。渦街流量傳感器處于這種流體狀態時輸出數據忽大忽小控制工程網版權一切，根本無法反映消費狀況?！　?/div>

　　3)由于焦爐煤氣多雜質，易結晶，雜質凝結于傳感頭，從而構成計量失準。溫度升高時，雜質揮發，靈敏度增加，信號增強；相反則降低。從而構成數據不穩定。　　

　　4)儀表接線過程中壓線不實，從而構成傳輸過程中信號的時斷時續?！　?/div>

　　5)儀表接地線不契合規范懇求，從而使強電中的50Hz干擾進入，當正常信號高于50Hz時輸出正常信號，反之則會輸出錯誤信號。



　　處置辦法：

　　1)在儀表安裝、銜接過程中，應確保每一個環節的準確無誤，其中包括安裝前對現場的調查、安裝過程中儀表接線、系統接地線等方面控制工程網版權一切，從而確保檢測到真實數據并能夠準確輸出?！　?/div>

　　2)關于運轉中的計量系統可采用“雙gui計量控制工程網版權一切，對比確認”的方法，以及“替代法”對運轉中的計量儀表缺點中止確認和掃除?！　?/div>

　　3)定期對儀表中止整體清洗，必要時可對儀表的傳感頭部分中止吹掃，避免雜質在傳感頭處的凝結。冰冷的時節在計量直管段及儀表部分加伴熱裝置也有利緩解雜質在計量儀表處的凝結?！　?/div>

　　4)定期對管道中止排水，特別是直管段前的水分，依據細致情況設置專人定期排放，盡可能降低計量管段中的水分，***大限度的掃除流體中的脈動。　　

　　5)加強對渦街流量計計量系統數據的管理，設置定時打印功用，依據打印數據別離消費狀況對儀表的運轉中止分析。
